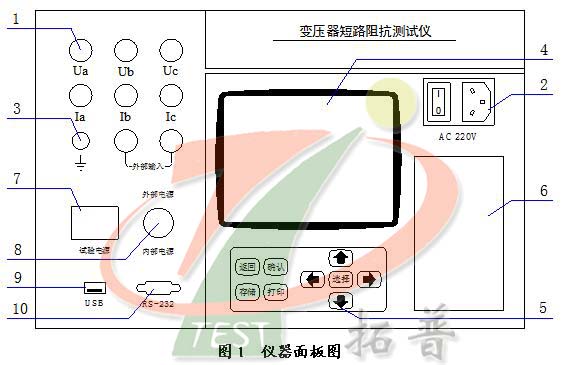

變壓器短路阻抗測試儀TPDZC面板功能介紹
1.接線端子：連接測試線（具體接線使用見圖1接線方法）。
2. AC220V ：電源插座、開關及保險管位置。
3.接 地 柱：儀器安全接地端子。
4.液 晶 屏：用于顯示各種操作和測量數據。
5.鍵 盤：<↑、↓、選擇>鍵--在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下，↑、↓用來改變數值大小，“選擇”鍵用來改變輸入項；時間校正狀態下用來改變數值大??；在讀取記錄狀態用來選擇第幾次記錄；在測試狀態未加壓前,用于選擇加壓繞組。
<←、→>鍵--在參數輸入狀態和時間校正狀態下用來改變輸入?yún)?shù)位，在測試狀態用來顯示三相短路阻抗或回到測試狀態。
<確認>鍵--在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面，在測量狀態記錄當前顯示電壓和電流。
<返回>鍵--按“返回”鍵返回上一級菜單用于重新選擇測試項目或新參數的輸入。
<存儲>鍵--在測量狀態下存儲當前的測試結果，同時保存測試的時間、加壓繞組、變壓器聯結方式。
<打印>鍵--在測試狀態和顯示三相阻抗狀態按“打印”鍵打印顯示屏顯示的數據。
6.打 印 機：用于快速打印各種測量數據。
7.試驗電源：任何測量下要保證空氣開關在開的位置上。
8.鈕子開關：選擇使用內部還是外部電源進行測量。
9.USB接口：用于連接優盤專用接口。
10.RS-232：軟件升級接口或與PC機連接。

變壓器短路阻抗測試儀TPDZC操作注意事項
1.使用儀器時請按本說明書接線和操作。
2.接地端子應就近可靠接地。
3.測試時注意變壓器分接開關位置，不同位置的測量結果也不同。
4.如需測量三相阻抗電壓百分數，測試前請輸入正確合理的輔助參數。
5.低壓側短路線要足夠粗，可以承受低壓側額定電流，并且連接可靠，確保接觸電阻可以忽略。
6.由于變壓器剩磁會對結果產生影響，建議丟棄開始一次測量結果，多測幾次，直到數據可靠。
7.使用備用電源供電時，請選用在線式不小于500VA的UPS電源。
8.若儀器出現故障，請及時和本公司通電，不要自行拆卸。
9.由于儀器從電壓端子上測頻率，因此如果不接電壓端子或者試驗室里沒有輸入電壓時儀器會認為沒有信號而不進行測量。
