儀器工作原理
絕緣穿刺線夾(Insulation Piercing Connectors)主要由絕緣殼體、穿刺片、防水膠墊、力矩螺栓組成。絕緣穿刺線夾按電壓分類可以分成1KV、10KV、20KV絕緣穿刺線夾。按功能分類可以分成普通絕緣穿刺線夾，驗電接地絕緣穿刺線夾，防雷防弧絕緣穿刺線夾，防火絕緣穿刺線夾！當做電纜分支連接時，將分支電纜插入支線帽并確定好主線分支位置后，用套筒扳手?jǐn)Q緊線夾上的力矩螺母，隨著力矩螺母的擰緊，線夾上下兩塊暗藏有穿刺片的絕緣體逐漸合攏，同時，包裹在穿刺片周?chē)幕⌒蚊芊饽z墊逐步緊貼電纜絕緣層，穿刺片亦開始穿刺電纜絕緣層及金屬導體。當密封膠墊和絕緣油脂的密封程度和穿刺片與金屬體的接觸達到較佳效果時，力矩螺母自動脫落，此時，安裝完成且接觸點密封和電氣效果達到較好狀態。

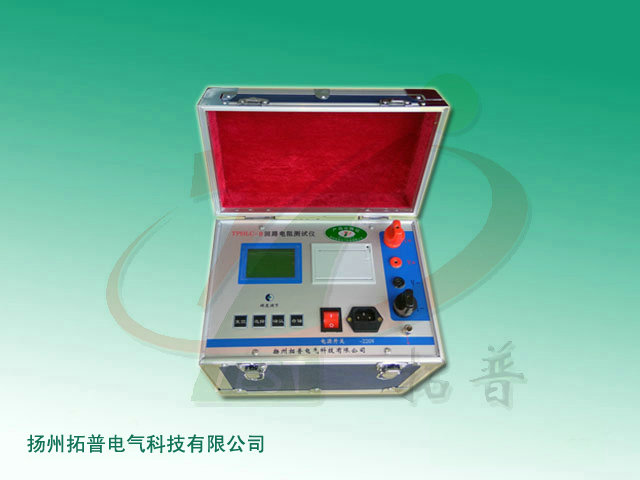

TPHLC-100 絕緣穿刺線夾直流電阻測試儀是拓奧普電力根據有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。尤其是檢測穿刺線夾接觸面直流電阻的專業化儀器。
儀器功能特點
1、該儀器測試電流大，符合有關測試接觸電阻的標準要求。
2、該回路電阻測試儀輸出電壓高，測量量程寬。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、測試速度快，10秒左右顯示數據。
6、儀器采用128×64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7、儀器具有測試數據實時打印功能。
8、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。
主要技術參數
1、測試電流：100A
2、測量范圍：0～50mΩ
3、分 辨 率：0.1µΩ
4、測量精度：±（0.5%±2個字）
5、功 率：1000W
6、工作方式：連續測量
7、工作電源：AC 220V±10%、50Hz
8、使用條件：環境溫度：0～40℃ 相對濕度：小于等于90%，無結露

信息整理：絕緣穿刺線夾直流電阻測試儀生產廠家揚州拓奧普電力設備廠
