- 變壓器測試儀器

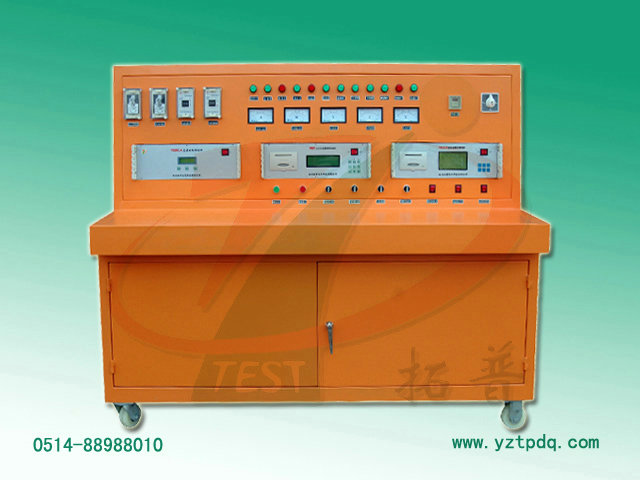

變壓器綜合試驗臺
產品簡介
TPKZT 變壓器綜合試驗臺是根據電力用戶需求將變壓器空載短路測試儀、變比組別測試儀、直流電阻測試儀、電動調壓器等組合而成。它可測量變壓空載電流、空載損耗、短路損耗、阻抗等參數，還可測量變壓器的直流電阻、變壓比、變比誤差、接線組別等。如外配試驗變壓器，還可進行交流耐壓試驗。
TPKZT變壓器綜合試驗臺是測量變壓器、空載短路、變比、直阻、耐壓、控制于一體的專用測試設備，具有體積小、重量輕、精度高、測試簡便，是電力部門更新?lián)Q代的理想產品。
主要特點
變壓器綜合測試臺采用240×64點陣液晶顯示屏（帶背光）同時顯示三相電壓、電流、功率、功率因數、頻率因數、頻率等20個參數?？蓽y(cè)試空載和短路試驗所需的電量參數。線性范圍寬，讀數重復性好，性能穩定。空載、短路試驗時，具有測量參數可同步取樣，避免了表計多及讀數不同步造成的誤差。
工作條件
環境溫度：0 ～40℃
相對濕度：20%～85%
工作電源：380V（三相四線）、50HZ±5HZ
輸出電壓：0～430V
輸出電流：0～100A
測量范圍：1600KVA/10KV 電力變壓器
空載短路試驗部分
儀器特點：
1、采用240×64點陣液晶顯示屏（帶背光）同時顯示三相電壓、電流、功率、功率因數、頻率因數、頻率等20個參數。
2、可測試空載和短路試驗所需的電量參數。
3、線性范圍寬，讀數重復性好，性能穩定，且可打印。
技術指標：
|
參數 |
技術指標 |
|
電壓（V） |
量程500V±（讀數的0.1%+量程的0.1%） |
|
電流（A） |
量程80A±（讀數的0.1%+量程的0.1%） |
|
功率（W） |
±（讀數的0.1%+量程的0.1%） |
|
功率因數 |
范圍0 ～1 精度±5個字 |
|
頻率 |
40～60Hz 0.05% |
變比測試儀部分
儀器功能：
1、可測量0～11各種組別（含Z接線）變壓器，由內部軟件控制測量，外部操作簡單。
2、變壓器綜合試驗臺具有分接測試功能，應用方便。
3、高低壓隔離，可測量自耦變壓器。
4、具有對未知組別、變比進行分析功能。
5、自動保護系統完整，避免儀器損壞，能自動記錄20組數據，斷電數據不丟失且可打印。
技術指標：
1、變比設計測試范圍：1 ～5000
2、準確度：0.2% （1 ～5000）
3、誤差分辨率：0.01%
直流電阻測試部分
儀器特點：
1、采用高精度16位A/D轉換器，測量數據穩定，重復性好。
2、測試電流設定方便快捷。
3、變壓器特性綜合測試臺采用背光漢字液晶顯示，清淅度高、操作簡便。
技術指標：
1、電阻測量范圍：1mΩ～2KΩ，顯示分辯率1uΩ
2、電阻、電壓、測量準確度：0.2%
3、電流源輸出范圍：0.1A、1A、10A
4、電流源輸出功率：100W
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
