- 試驗變壓器

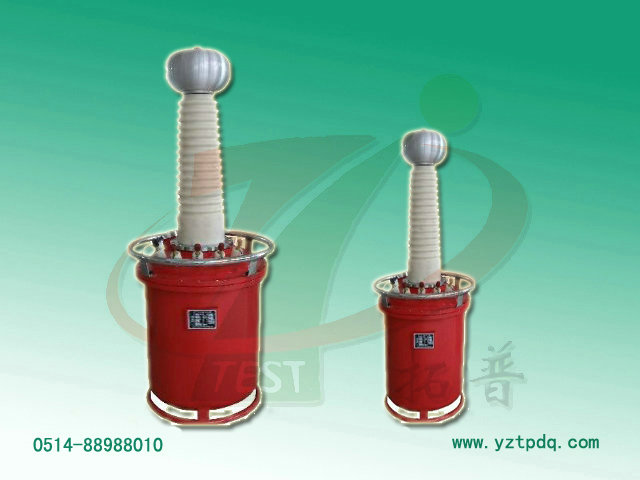

六氟化硫充氣式試驗變壓器
產品簡介
TPSBQ 六氟化硫（SF6）充氣式試驗變壓器是根據《試驗變壓器》標準，在油浸式試驗變壓器的基礎上而設計生產的。SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能，其耐電強度為同一壓力下氮氣的2.5倍，擊穿電壓是空氣的2.5倍。在0.25Mpa與油的擊穿電壓相等，在0.45Mpa下是油的擊穿電壓的2倍，是一種優于油的的超高壓絕緣介質材料。該產品技術要求符合《ZBK—41006—89》標準，它是油浸式輕型試驗變壓器的換代產品。
TPSBQ 六氟化硫（SF6）充氣式試驗變壓器具有體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用，使用壽命長、免維修等特點。適用于電力系統、工礦企業、科研部門等對各種高壓電器設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
產品結構
TPSBQ充氣式試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。本產品應用SF6氣體作為絕緣介質，重量輕整體外型美觀大方。
技術參數
1、使用環境條件
環境溫度不高于+
空氣相對濕度不大于90%；
海拔高度不超過
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?br />
試驗變壓器的選擇
其高壓側額定電壓應不小于被試品的高試驗電壓，額定電流不小于被試品的大電容電流。被試品的電容電流和試驗變壓器所需容量計算公式為：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被試品電容電流，A ； f — 電源頻率， Hz；
Cx — 被試品電容量，μF ； U — 試驗電壓有效值，V；
Se — 試驗變壓器所需額定容量， KVA
被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。
幾種常用被試品的電容量（pF） 表
|
線路絕緣子 |
≤50 |
電容式互感器 |
3000～5000 |
|
高壓套管 |
50～600 |
電力電纜（每米） |
150～400 |
|
高壓斷路器 電流互感器 電磁式互感器 |
100～1000 |
電力變壓器 |
500～1000 1000～6000 6000～10000 |
