- 太陽能光伏接線盒測試儀

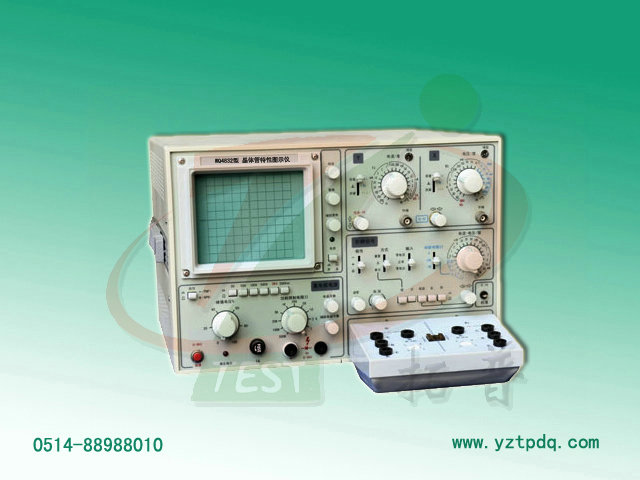

晶體管特性圖示儀
型 號：WQ4832
WQ4832 晶體管特性圖示儀是采用示波管顯示二極管和各種半導體器件的特性曲線，并可測量其靜態參數的測試儀器。
詳細介紹
產品簡介
WQ4832 晶體管特性圖示儀是采用示波管顯示二極管和各種半導體器件的特性曲線，并可測量其靜態參數的測試儀器。
技術指標
1、Y軸偏轉因數
集電極電流范圍（IC）0.5μA/div---1A/div 分20檔 誤差不超過±3%
（IR）50n A/div---1μA/div 分5檔 誤差不超過±15%
基極電流或基極源電壓( )0.01V/div 誤差不超過±3%
你外接輸入 0.01V/div 誤差不超過±3%
2、X軸偏轉因數
集電極電壓范圍（VC）10mV/div---50V/div 分12檔 誤差不超過±10%
（VD）500V/div 誤差不超過±10%
基極電流或基極源電壓( )0.01V/div 誤差不超過±3%
外接輸入0.01V/div 誤差不超過±3%
3、階梯信號
階梯電流范圍：0.5μA/級---100mA/級 分17檔 誤差不超過±5%
階梯電壓范圍：0.05V/級---1V/級 分5檔 誤差不超過±5%
串聯電阻：0、10KΩ、1MΩ 分3檔 誤差不超過±10%
每簇級數：1-10級 連續可調
每秒級數：200
極性：正、負、異 分3檔
4、集電極掃描信號
峰值電壓范圍及電流容量：
0---5V檔 （10A）
0---50V檔 （1A）
0---100V檔 （0.5A）
0---500V檔 （0.1A）
0---5KV檔 （5mA）
0---500VAC檔 （0.1A）
功耗限制電阻：0---500KΩ 分11檔 誤差不超過±10%
友情提醒：購置太陽能晶體管特性圖示儀要選直接生產商的產品，產品質量及售后服務有保證！
WQ4832 晶體管特性圖示儀是采用示波管顯示二極管和各種半導體器件的特性曲線，并可測量其靜態參數的測試儀器。
技術指標
1、Y軸偏轉因數
集電極電流范圍（IC）0.5μA/div---1A/div 分20檔 誤差不超過±3%
（IR）50n A/div---1μA/div 分5檔 誤差不超過±15%
基極電流或基極源電壓( )0.01V/div 誤差不超過±3%
你外接輸入 0.01V/div 誤差不超過±3%
2、X軸偏轉因數
集電極電壓范圍（VC）10mV/div---50V/div 分12檔 誤差不超過±10%
（VD）500V/div 誤差不超過±10%
基極電流或基極源電壓( )0.01V/div 誤差不超過±3%
外接輸入0.01V/div 誤差不超過±3%
3、階梯信號
階梯電流范圍：0.5μA/級---100mA/級 分17檔 誤差不超過±5%
階梯電壓范圍：0.05V/級---1V/級 分5檔 誤差不超過±5%
串聯電阻：0、10KΩ、1MΩ 分3檔 誤差不超過±10%
每簇級數：1-10級 連續可調
每秒級數：200
極性：正、負、異 分3檔
4、集電極掃描信號
峰值電壓范圍及電流容量：
0---5V檔 （10A）
0---50V檔 （1A）
0---100V檔 （0.5A）
0---500V檔 （0.1A）
0---5KV檔 （5mA）
0---500VAC檔 （0.1A）
功耗限制電阻：0---500KΩ 分11檔 誤差不超過±10%
友情提醒：購置太陽能晶體管特性圖示儀要選直接生產商的產品，產品質量及售后服務有保證！
