- 電纜故障測試儀
高壓電纜故障探測儀
產品簡介

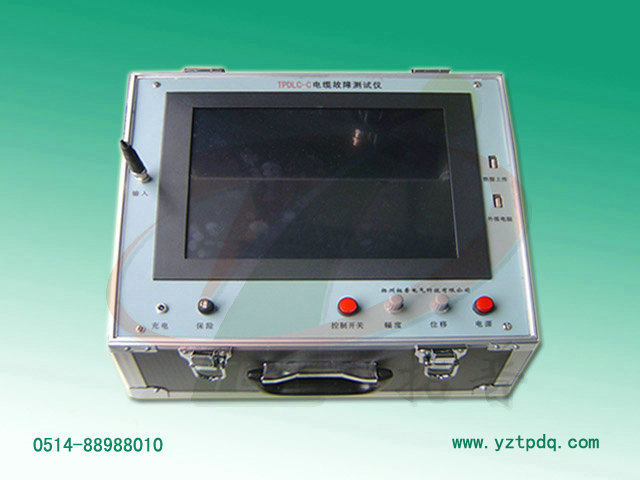

TPDLC-C 高壓電纜故障探測儀采用工控嵌入式計算機平臺系統，全電腦操作平臺集成化軟件，工作穩定性極強。運用鋰電池供電，便于現場檢測，極大的提高了電纜故障測試儀的功能價值。
該電纜故障探測儀由測試管理系統主機、路徑信號產生器、路徑信號接收器和定位儀器等幾部分組成，可用于電力電纜各類故障的檢測，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理。
功能特點
1、TPDLC-C電纜故障測試儀采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電池供電，便于現場檢測。
2、采用12.1英寸大屏幕觸摸系統，全電腦操作平臺集成化軟件，徹底告別電纜測試儀單片機時代，并配有電纜故障測試管理軟件。
3、采用USB通信接口，采集信號穩定，如果配一款筆記本電腦可實現雙控雙顯，主機可自動選擇低6.25MHz、z高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。
4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。
5、4G電子盤內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
6、關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
7、研制的智能組合式采樣器，取代了煩瑣的現場接線，波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全。
8、高壓放電部分由用戶選擇，采用高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱，填補了一項行業空白。
技術指標
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測量長度已知的任何電纜中電波傳播的速度。
3、可測試電纜走向及埋設深度。
顯示方式：12.1英寸工業級液晶屏
存儲方式：固定移動兩方式4G/2G
測試方法：低壓脈沖法、沖閃電流法、直閃電流法
操作方式：觸摸屏、筆操作
測試距離：不小于40km
z短測試距離（盲區）：10m
精確定點誤差：±0.15m
測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳波速度m/μs；軟件游標0.1米
環境溫度 ：-20°C～50°C
相對濕度：≤85％RH
大氣壓力：86～106KPa
海拔高度：2500米以下
z大風速：≤40m/s
基本地震烈度：8度地震動峰值加速度0.214g
污穢等級：IV級
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！咨詢熱線：0514-88988010
