接地電阻測試儀
設備簡介

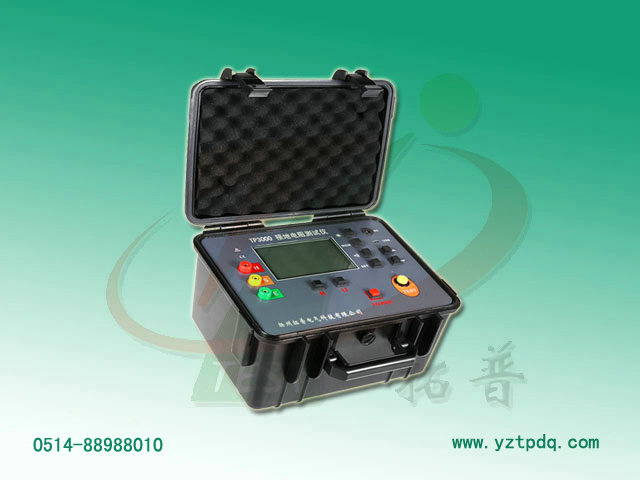

TP3000 接地電阻測試儀別稱三線接地電阻測試儀、接地電阻表等，是檢驗測量接地電阻的常用儀表，儀表采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二線、三線測試電阻要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。該儀表具有測試精準、快速、簡捷、穩定可靠等特點。
TP3000數字式接地電阻測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能，同屏顯示被測接地與輔助接地阻值一目了然。同時存儲500組數據，電阻測量范圍：0.01Ω～3000Ω，接地電壓范圍：0～100V?？赏ㄟ^(guò)監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。
該數字式接地電阻測試儀由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。
技術指標
1、接地電阻量程：0.01Ω～3000Ω 精度：±1.5%rdg±3dgt
2、接地電阻分辨率：0.01Ω
3、接地電壓量程：0～100V AC 精度：±1.5%rdg±3dgt
4、接地電壓分辨率：0.01V
5、基準條件：23℃±5℃，75%rh以下 （輔助接地電阻100Ω±5%，對地電壓＜10V）
6、功 能：接地電阻測量，對地電壓測量，低值電阻測量
7、電 源：DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上
8、背 光：可控灰白屏背光，適合昏暗場所使用
9、測量方式：精密三線測量、簡易兩線測量
10、測量方法：接地電阻：額定電流變極法，128Hz
對地電壓：平均值整流
11、測試頻率：128Hz
12、短路測試電流：>20mA（正弦波）
13、線阻校驗：避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確。
14、顯示模式：4位超大LCD顯示，灰白屏背光
15、測量指示：測量中LED閃爍指示，LCD倒計數顯示
16、LCD尺寸：108mm×65mm
17、儀表尺寸：長寬高：277.2mm×227.5mm×153mm
18、測試線長：3條：紅色15m，黃色10m，綠色5m各1條
19、簡易測試線：2條：黃色1.6m，綠色1.6m各1條
20、輔助接地棒：2根：φ10mm×200mm
21、測量時間：對地電壓：約3次/秒；接地電阻：約5秒/次
22、測量次數：5000次以上
23、線路電壓：測量對地電壓：AC 100V以下測量
24、USB接口：具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
25、通 訊 線：USB通訊線1條，長1.5m
26、數據存儲：500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
27、數據查閱：數據查閱功能：“MR”符號顯示
28、溢出顯示：超量程溢出功能：“OL”符號顯示
29、報警功能：測量值超過報警設定值時發出報警提示
30、電池電壓：電池電量實時顯示，電池電壓低時提醒及時充電
31、自動關機：“APO”指示，開機15分鐘后自動關機
32、功 耗：待機：40mA Max（背光關閉）
開機開背光：43mA Max
測量：120mA Max（背光關閉）
33、質 量：儀表： 2397g（含電池）
測試線：850g（含簡易測試線）
輔助接地棒：425g（2根）
儀表袋：271g
34、工作溫濕度：-10℃～40℃；80%rh以下
35、存放溫濕度：-20℃～60℃；70%rh以下
36、過載保護：接地電阻：E-H、E-S各端口間AC 280V/3秒
37、絕緣電阻：10MΩ以上(電路與外殼之間500V)
38、耐 壓：AC 3700V/rms(電路與外殼之間)
39、電磁特性：IEC61010-4-3，無線頻率電磁場≤1V/m
40、適合安規：IEC61010-1、IEC1010-2-31、IEC61557-1，5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
友情提醒：購置防雷裝置檢測專業設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
