- 土壤電阻率測試儀
土壤電阻率測試儀
儀器簡介

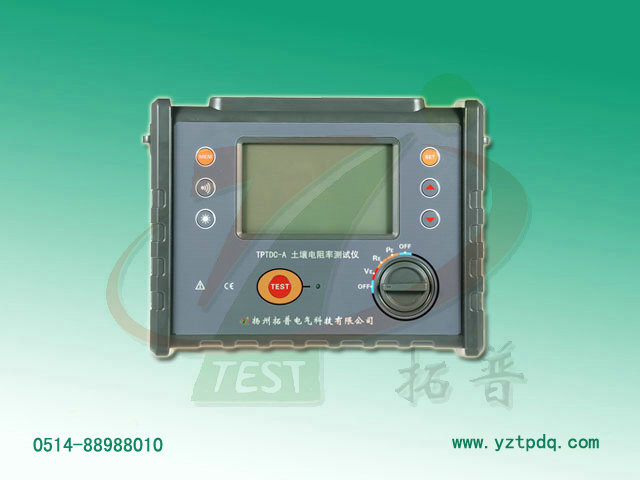

TPTDC-A 土壤電阻率測試儀是檢驗測量接地電阻的常用儀器，設備采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。
該儀器匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。是代替?zhèn)鹘y(tǒng)搖表測量的新款接地測量儀表。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試準確、快速、簡捷、穩定可靠等特點。
該土壤電阻率測試儀由微處理器控制，可準確檢測接地電阻、土壤電阻率、接地電壓。其使用了快速濾波技術可將干擾減至z小。同時存儲500組數據。
技術指標
一、量程及精度誤差
注：1、基準條件：Rh Rs<100Ω時的精度。
工作條件：Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2、取決于R的測量精度而定，π=3.14，a:1 m～100m
二、一般規格
1、功 能：二三四線測量接地電阻、土壤電阻率；接地電壓測量
2、環境溫度濕度：23℃±5℃，75%rh以下
3、工作電源：1.5V（LR14）堿性電池6節
4、干擾電壓：＜20V（應避免）
5、干擾電流：＜2A（應避免）
6、測R時電極間距：a＞5d
7、測ρ時電極間距：a＞20h
8、輔助接地電阻值：基準條件＜100Ω，工作條件＜5kΩ
9、量 程：接地電阻：0.00Ω～30.00kΩ
土壤電阻率：0.00Ωm～9999kΩm
接地電壓：0.00V～600V
10、測量方式：精密4線、3線法測量、簡易2線測量接地電阻
11、測量方法：接地電阻：額定電流變極法
土壤電阻率：四極法
接地電壓：平均值整流（S-ES接口間）
12、測試頻率：128Hz
13、短路測試電流：AC > 20mA（正弦波）
14、開路測試電壓：AC 28V max
15、電極間距范圍：可設定1m～100m
16、換 檔：接地電阻：0.00Ω～30.00kΩ全自動換檔
土壤電阻率：0.00Ωm～9999kΩm全自動換檔
17、背 光：可控灰白色背光，適合昏暗場所使用
18、顯示模式：4位超大LCD顯示，灰白色背光
19、測量指示：測量中LED閃爍
20、LCD顯示域：108mm×65mm
21、儀表尺寸：240mm (長)×188mm (寬)×85mm (高)
22、標準測試線：4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
23、簡易測試線：2條：黃色1.5m，綠色1.5m各1條
25、輔助接地棒：4根
26、測量時間：對地電壓：約2次/秒
接地電阻、土壤電阻率：約7秒/次
27、接地電壓：AC 600V以下測量（接地電壓測量功能不能用于測量商用電）
28、數據存儲：500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
29、數據查閱：查閱數據時“MR”符號指示
30、溢出顯示：超量程溢出時“OL”符號指示
31、報警功能：測量值超過報警設定值時發出報警提示
32、電池電壓：電池電壓不足，顯示低電符號“ ”
33、自動關機：“APO”指示，開機15分鐘后自動關機
34、功 耗：待機：40mA Max(背光關閉)
開機開背光：43mA Max
測量：120mA Max(背光關閉)
35、質 量：儀表：1280g(含電池)
測試線：890g(含簡易測試線)
輔助接地棒：720g(4根)
36、工作溫濕度：-10℃～40℃；80%rh以下
37、存放溫濕度：-20℃～60℃；70%rh以下
38、過載保護：測量接地電阻：H-E、S-ES各端口間AC 280V/3秒
39、絕緣電阻：20MΩ以上(電路與外殼之間500V)
40、耐 壓：AC 3700V/rms(電路與外殼之間)
41、電磁特性：IEC61326(EMC)
42、適合安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。
友情提醒：購置防雷裝置檢測專業設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
