大電流試驗器（AD901B）工作原理圖如下

大電流試驗器（AD901B）操作規范
1、接通工作電源，操作臺上的電壓表顯示輸入電壓值。按下啟動按鈕，綠色指示燈亮，此時大電流試驗器的升流器部分等待升流。
2、順時針均勻旋轉調壓器手柄，注意操作臺上輸出電流指示（單位：安培）直到所需的大電流，為了保證測試精度，可在儀表接線柱上串接一標準電流表。
3、試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷電源 ，查明原因后再進行試驗。
4、做沖擊試驗時。接通工作電源，按下啟動按鈕，將儀器升到需要的電流值后（注：此時不要旋轉調壓器），按下停止按鈕。重新按下啟動按鈕便是設定電流值輸出。
5、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，只有在切斷工作電源后 ，方可拆除試驗接線，以保證安全。
大電流試驗器（AD901B）操作注意事項

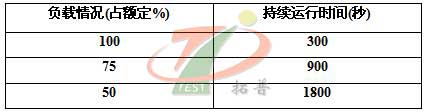

1、本設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，其時間如下：

2、使用前操作臺電源線必須插入有可靠接地的電源插座（三芯插座接地極接地），以保證安全。
3、本設備在使用時應緩慢均勻升流，搬運時應避免過大的震動。
4、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
5、做沖擊試驗時，在5 秒鐘內大電流不超過額定電流的兩倍。
6、本設備應置于清潔、通風、干燥和室內保存。
大電流試驗器（別稱：升流器）是根據電力部門和工礦企業在電氣設備試驗如：各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
本系列產品視產品體積、重量采用分體/一體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。
大電流試驗器（AD901B）外觀圖片

信息整理：大電流試驗器生產廠家揚州拓普電氣科技有限公司
