低壓成套設備保護電路連續性測試方法及相關試驗要求！
相關概念
低壓成套設備保護接地電路連續性是指電器設備應設置良好的保護電路.使非載流回路的所有金屬部件均應接地,而且要使保護電路是連續的。如在GB 7251. 1- 2005《低壓成套開關設備和控制設備第1部分型式試驗和部分型式試驗》等標準中保護電路連續性是個重要的測試項目.低壓成套開關設備是我國強制性認證產品即CCC認證產品。由此看來這是一項非常重要的安全指標。
保護電路是否連續，是通過接地電阻大小來衡量的。在許多電器產品的安全標準中.都有“接地電阻”的指標。”接地電阻”是個不十分明確的詞，應該從不同領域，根據實際情況,給它作出不同的定義。在有些標準中(如家用電器產品安全標準中),它是指設備內部的接地電阻,而在有些標準中(如接地設計規范中),是指整個接地裝置的電阻。因此,涉及接地電阻，先要弄清楚它是哪一部分的接地電阻。
一般電器設備安全標準中所說設備內部的接地電阻,它所反映的是0I類和I類設備的外露可導電部分與設備的總接地端子之間的電阻。一般標準中規定的這個電阻不得大于0.1Ω。
測試目的
在01類和I類電器中,一但絕緣失效時易觸及金屬部件可能成為帶電體,這些金屬部件應長久地和可靠地連接到電器中接地接線柱或接線裝置中?；蛘哌B接到電器進線接地極上。這是指電器的保護接地端子與電器裝置任何易觸及的可導電部分之間的電阻,稱為設備內部的接地電阻,是為了鑒別電器保護接地的可靠性。0類電器沒有接地裝置, II 類電器不準有按地裝置，III類電器使用安全特低電壓,都不需要測試接地電阻。只有0I類和I類電器才能有接地裝置,需要進行接地電阻的測量.而且是一項必須進行考核的重要項目。
試驗要求
在對接地電阻測試時.應對保護接地線標志.接地端子等進行檢查。
1)保護接地線應為黃綠雙色銅芯絕緣軟線,鼓面積不小于0.75mm2.
2)接地接線柱，其夾緊裝置應有緊固設施.以防松動,使用工具方可拆開。
3)保護接地端子應有符號或字母PE標志.標志與接地接線柱不能離得太遠。接地標志應牢固耐用，在試驗過程中不能損壞和脫落,不能用紙貼。
4)接地接線柱的上體應采用銅材.或者抗腐蝕能力不亞于銅材的其它金屬。按地接線柱的所有零件,不應因這些零件與接地導線的銅或其它金屬相接觸而產生腐蝕的危險。接地接線柱應耐腐蝕。
5)接地連接不應使用無緊固裝置的插人接線端子.按照GB 1497(低壓電器基本標準)規定。
6)保護接地端子應安置在容易接近的地方,而且當罩殼或其它可移動的部件移走時.仍應保證保護接地端子與接地板或保護導體有良好的電氣連接。
7)接地電阻值:測試部位、接地端子至任何觸及可導電部分小于等于0.1Ω。
試驗程序、測試方法、結論判別及注意事項
1)初測：用萬用表歐姆檔進行初測,檢查各外露可導電部分與接地緊固件之間的電氣連接是否良好.如低壓成套開關設備。測量殼體、安裝支架、安裝導軌。門鎖,抽屜等外露可導電部分與主接地點的電氣連接情況，若不通或接觸不良或電阻很大均為不合格。
2)固定性檢查：用肉眼觀察接地裝置是否可帶地固定在產品上.并應配有專用接地緊固件。否則。為不合格。
3)接地標志：標志牢固,耐用。
4)保護接地線：必須為黃綠雙色銅芯絕緣軟線,用其它額色為不合格。并且其它非保護接地線不能使用黃綠雙色線。保護接地線截面積≥0.75mm2

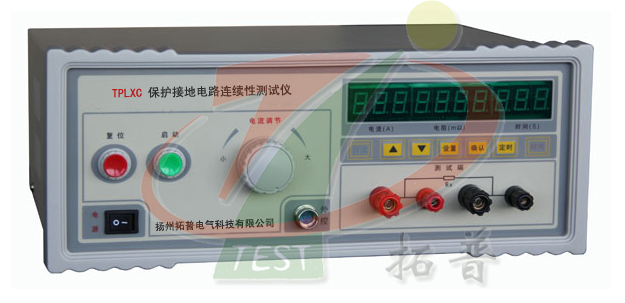

5)測量：一般采用電壓降法來測量接地電阻。即固定測試電路電流，讀出測量電路兩端的電壓,根據歐姆定律公式計算出接地電阻。一般試驗室 采用專門用于測量電器內部接地電阻的測試儀,測量電流一般為10A.25A.通過低歐姆電阻表直接讀出電阻值。
6)注意事項：測定接地電阻時應使測試線路導線與易觸及可導電部分表面連接，點的接觸電阻盡量較小，注意測試卡頭接觸處的油漆是否刮干凈。測量導線(粗的二根電流輸出線,細的二根電壓測量線)，電壓測量端應緊靠在電流輸出端。
